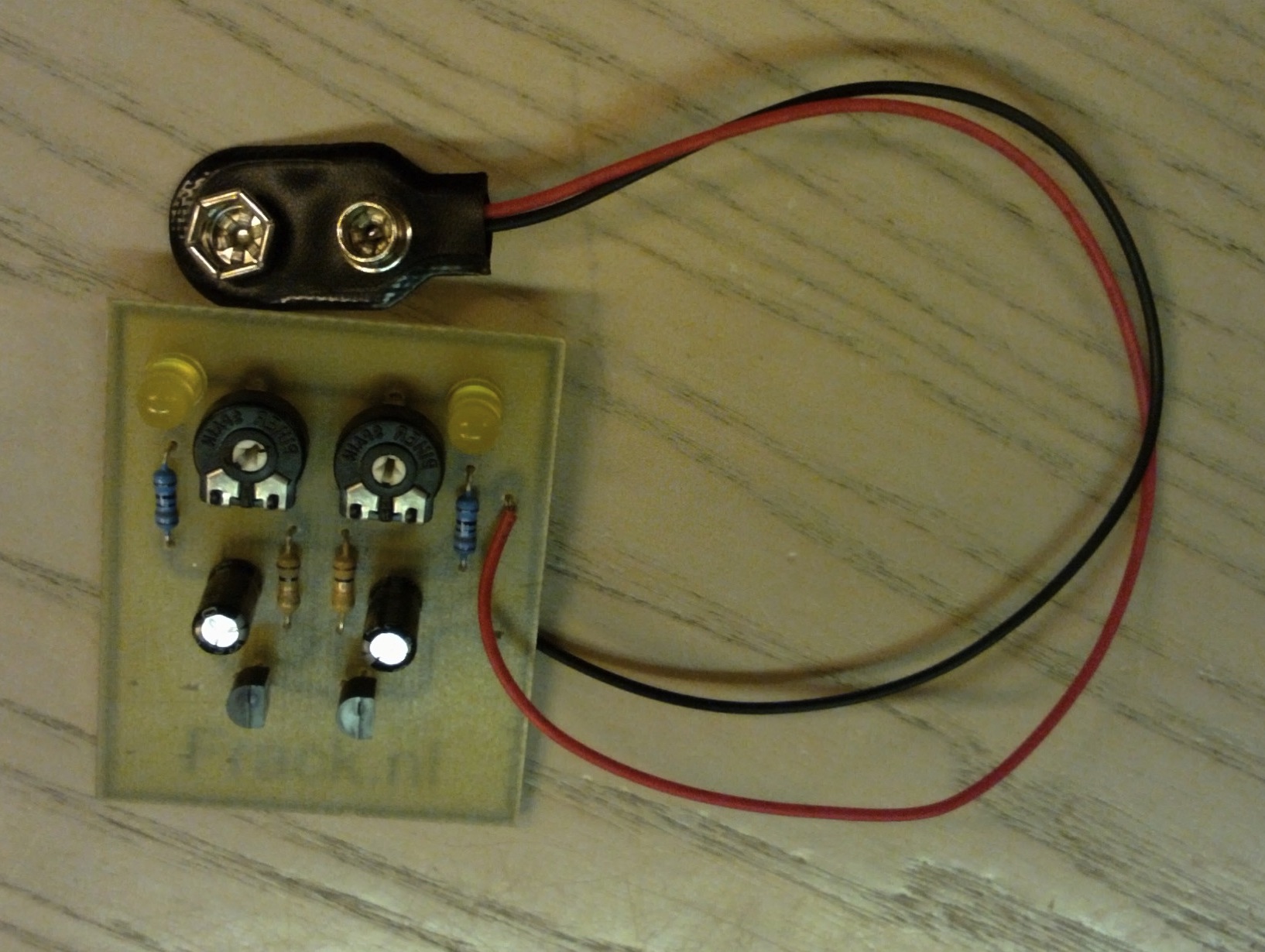

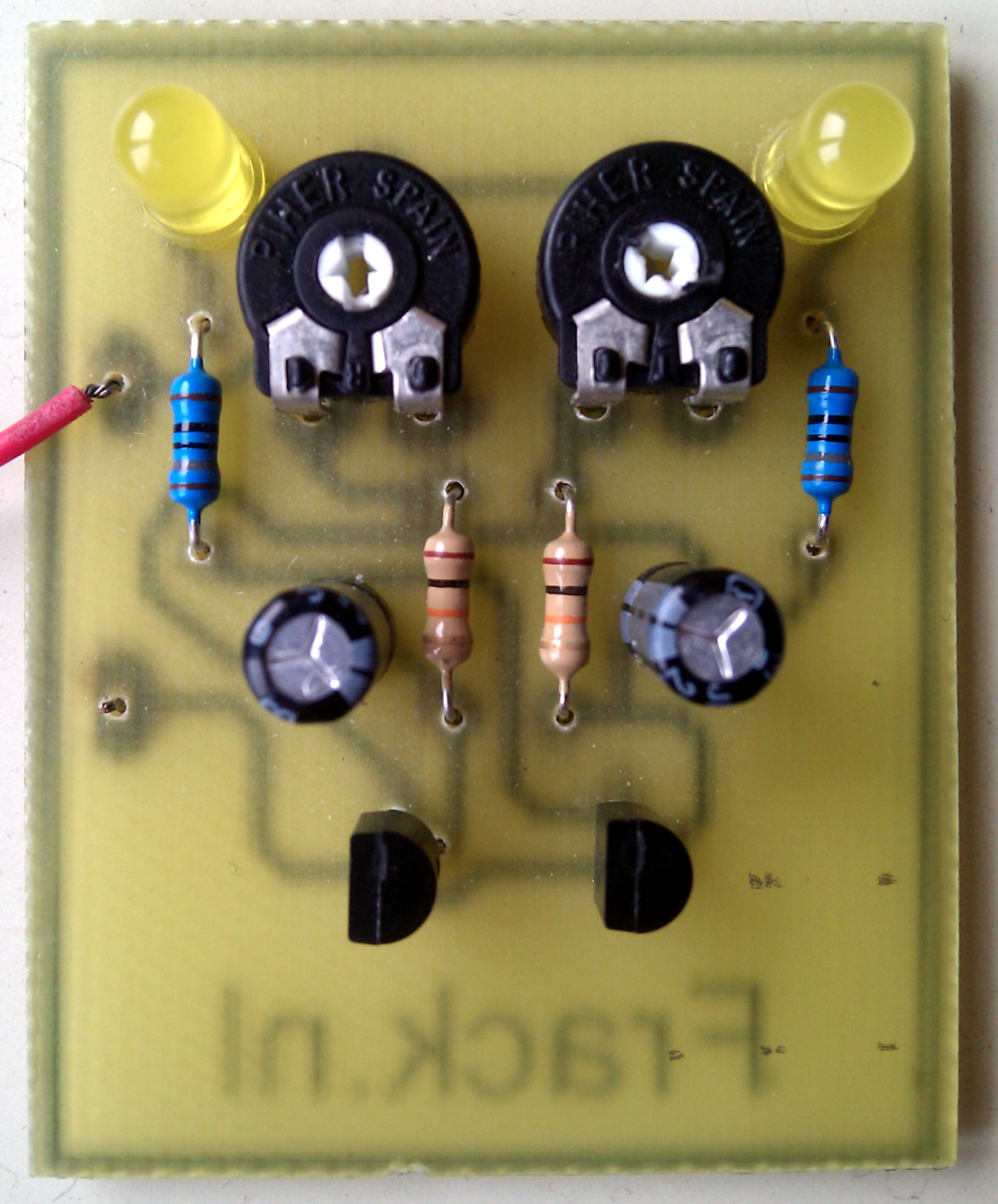

Voorkant van de KnipperLedPrint.
Bovenin de twee ledjes die om en om knipperen. Links aan de buitenkant twee (blauwe) weerstanden die de stroom naar de leds beperken. Tussen de twee leds zijn de twee potentiometers die de omschakeltijd instellen naar de andere kant. In het midden van de print twee weerstanden en twee elektrolytische condensators, dit zijn de vaste componenten in de multivibrator. Geheel onderin zijn de twee transistors te zien.
De voedingsspanning wordt aan de linkerzijde van het bord aangebracht, de positieve kant hiervan is aangesloten.
