Onderwerp: Glasvezel lassen
Deskundigen ,
Afbeelding Anoniem.png Fludizz
Fludizz Rol: deelnemer Deskundig met: GL-Inet, Glasvezel lassen, Iptables, Linux, Netwerken, OpenVPN, Python, RaspberryPi, Software Beginnend met: ENC28J60 Werkt aan: Fix de Mixer, Frack Kassa, FrackBot, Spacestate Switch v2, Spacestats
,
Onderdeel van Netwerken

Een glasvezel die gebroken is, of aan een stekker geknoopt moet worden heeft nogal wat speciale eigenschappen nodig om goed te werken. Door de refractie van het licht dat de kabel uit komt in de glasvezel is het belangrijk dat het oppervlak van de 2 te lassen stukken glas of het uiteinde dat uit te stekker wijst 100% vlak is. Daarnaast moeten de vezels 100% zuiver tegenover elkaar staan voor het lassen.

Gereedschap

Om glasvezel te lassen zijn er een aantal gereedschappen beschikbaar, te weten:

Glasvezelmes

Met dit mes kan er heel zuiver een breuk gemaakt worden in het glas van de vezel. Er zitten houders en een diamant mes op welke over een linearegeleider schuift om 100% recht een kleine inkeping te maken in het glas. Daarna wordt er met een preciese hoeveelheid druk een breuk gemaakt op exact dat punt dat in de meeste gevallen een zuiver breuk oplevert.

Glasvezel lasapparaat

Met dit apparaat wordt de daadwerkelijke oplijning en las gedaan, de meeste van deze machines kunnen het lassen vrijwel automatisch doen, en tonen het te bewerken materiaal en het resultaat na het lassen via een setje microscopen op een lcd scherm.

Stappenplan

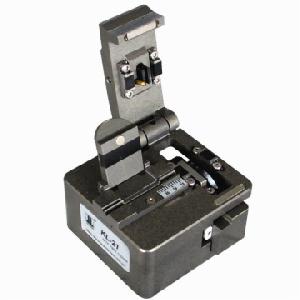

Glasvezelmes, om de vezels netjes en recht af te snijden alvorens ze te lassen.

Bij een gebroken of te bewerken fiber dienen de volgende stappen gedaan te worden om tot een zuivere las te komen.

  • Knip de fiber aan beide kanten ruim voorbij de schade.
  • Knip de mantel van de fiber en schuif de mantel voorzichting van de fiber. (ongeveer 8cm)
  • Knip de kevlar mantel weg met een scherp mes of schaar.
  • Gebruik de kleinere tang om de goo / cladding van het glas knippen en te schuiven. (ongeveer 40mm)
  • Gebruik een doek met voldoende alcohol om de resterende goo van het glas te schuiven. Doe dit richting het uiteinde zodat het glas niet breekt, het glas zal een beetje piepen als je hard genoeg knijpt.
  • Leg de glasvezel op het mes, en plaats de knijpers zodat de fiber zo recht mogelijk over het mes ligt.
  • Druk het mes onder de vezel door
  • Druk op de hendel en breek het glas, er blijft ongeveer 15mm over.
  • Pas op, de kleine stukjes glas zijn gevaarlijk, je kunt ze niet makkelijk zien, maar ze zijn .1mm dik, en schuiven zo je huid in.
  • Leg de fiber in een van de lasgootjes, met de fiber zo recht mogelijk. Zorg ervoor dat je met het uiteinde niets aanraakt, elke aanraking beschadigd de fiber.
  • Doe het zelfde voor de andere kant

Gebruik van het lasapparaat

  • Calibratie
    • Het glasvezellasapparaat gebruikt een korte stroomstoot tussen 2 electroden die haaks op de glasvezel staan om het glas te smelten en ze aan elkaar te verbinden. Bij een te felle, of juist niet fel genoene 'arc' smelten de vezels niet correct en is de las niet functioneel, of soms nog los, met afgeronde uiteinden aan de vezels. Afhankelijk van de luchtvochtigheid moet de arc strength dus aangepast worden. Dit kan de machine zelf inschatten via het menu 'arc test' welke aangeboden wordt nadat het apparaat aangezet is.
  • Test, deze runt een daadwerkelijke las operatie op een stuk fiber, maar levert meestal nog geen mooie las op, de eigenschappen worden vziw automatisch aangepast
  • Plaatsen van de fibers.
    • Plaats de fibers aan beide kanten in de gootjes, met het uiteinde van de vezel op ong 1mm van de electroden. Zorg dat de kop van de vezel absoluut niets aanraakt.
    • Zorgt dat de vezel zo recht mogelijk in de gootjes terecht komt en druk voorzichtig de klemmen vast.
  • Beginnen van een las
    • Controlleer de instellingen (mutlimode, singlemode)
    • Loop door de stappen heen met de 'step' knop, je zult zowel de X as de Y camera beelden en calibratie voorbij zien komen
    • Bij een schone, rechte fiber zal het apparaat de fibers netjes tegen over elkaar plaatsen en bij elkaar positioneren zodat er gelast kan worden
    • Bij rommel, een schuine breuk, of niet recht liggende fiber zal er een error getoond worden.
    • De draaien van de richting van de fiber wordt op zowel de X als de Y getoond, hoe lager hoe beter. Meestal komt je uit op een draai van 0.03 of minder graden.
    • Nadat er op 'step' gebruikt is om te lassen zie je de flits welke de las veroorzaakt.
    • Na de flits wordt de las getoond, hier zouden heen luchtbellen of bobbels zichtbaar op moeten zijn. Een goede las kun je niet meer visueel spotten.
    • De geschatte demping wordt getoond, en er kan een memo ingevoerd worden voor latere referentie van de zojuist gemaakte las.
  • Bescherming
    • Plaats de eerder aangebrachte krimpkous beschermhuls en metalen geleider over de postitie van de las
    • Plaats de las in de oven en laat de krimpkous krimpen.
    • Zodra de oven klaar is geeft het apparaat een pieptoontje en gaat het LED'je bij de Heater knop uit.
    • Laat de las/krimpkous in de lucht of op een glad oppervlak afkoelen, de krimpkous kan nog plakkerig zijn door de hitte.
