Het bouwen van een stukje regelelectronica voor een Eberspacher X2 standverwarming.

Inleiding

Voor mijn landcruiser heb ik een standverwarming gekocht zonder regelelectronica. (Een Eberspacher X2) Op internet heb ik een schema gevonden waarmee ik de boel kan aansturen en dat ik wil dus gaan maken. Daarna de standverwarming reviseren en inbouwen. Ik hoop hierdoor wat meer te leren over electronica en kan hulp daarbij vast wel gebruiken ;-)

Documentatie

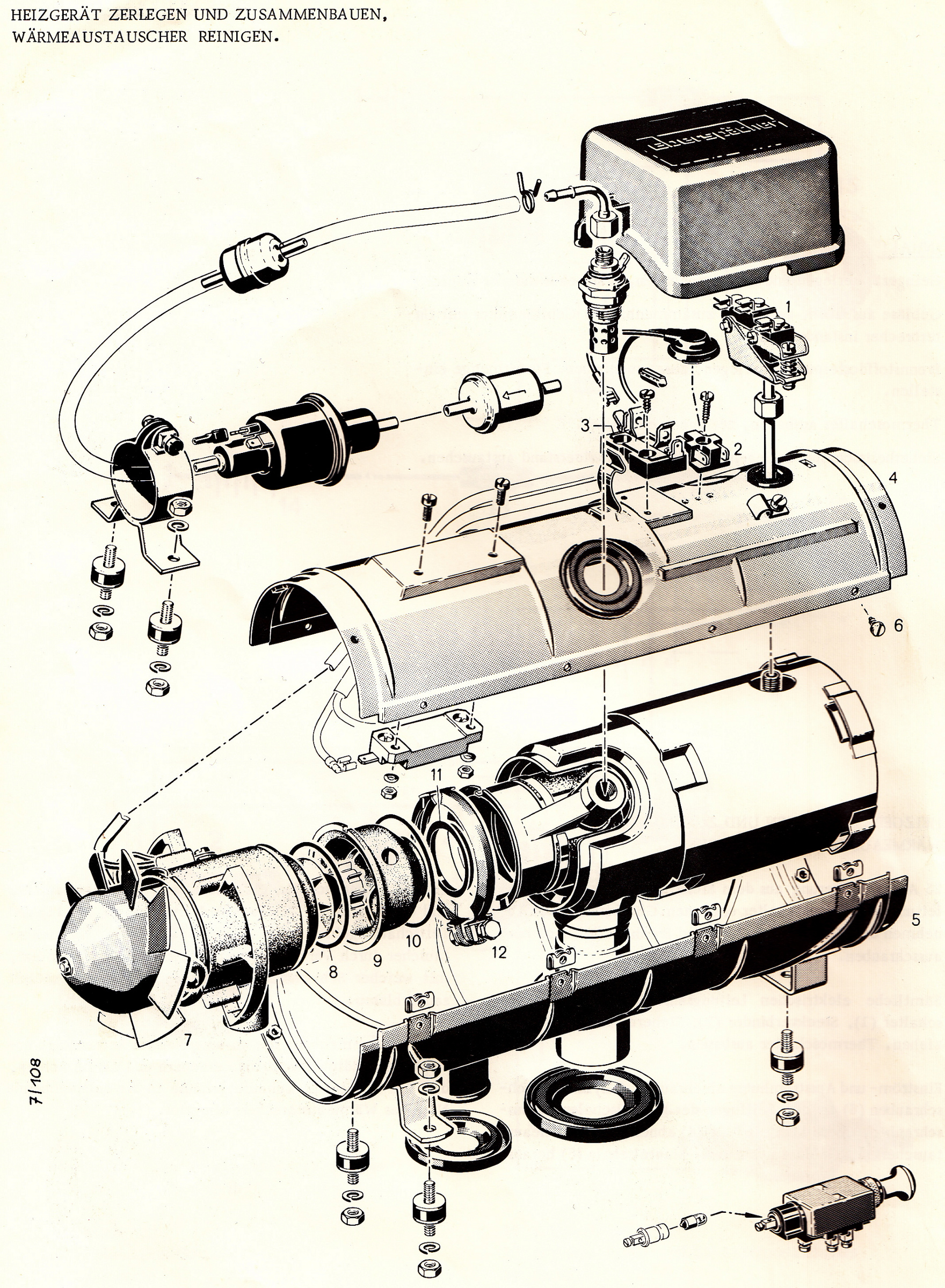

• Explosie tekening Eberspacher X2
• Schema regelelectronica (In het Zweeds)

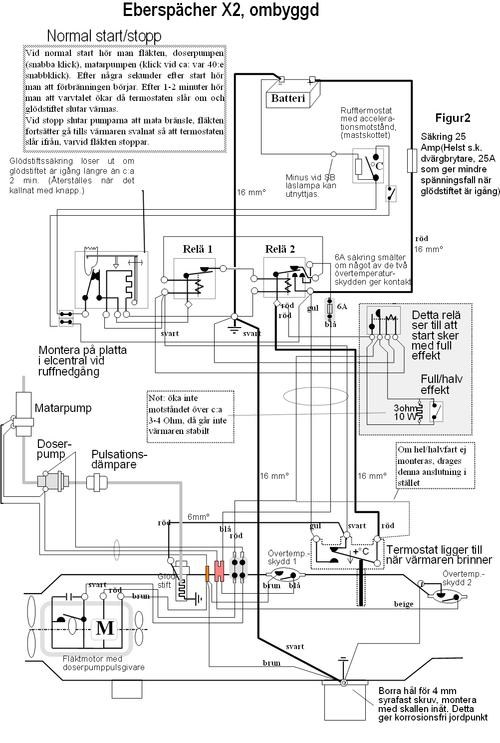

• Aansluitschema (In het Noors)

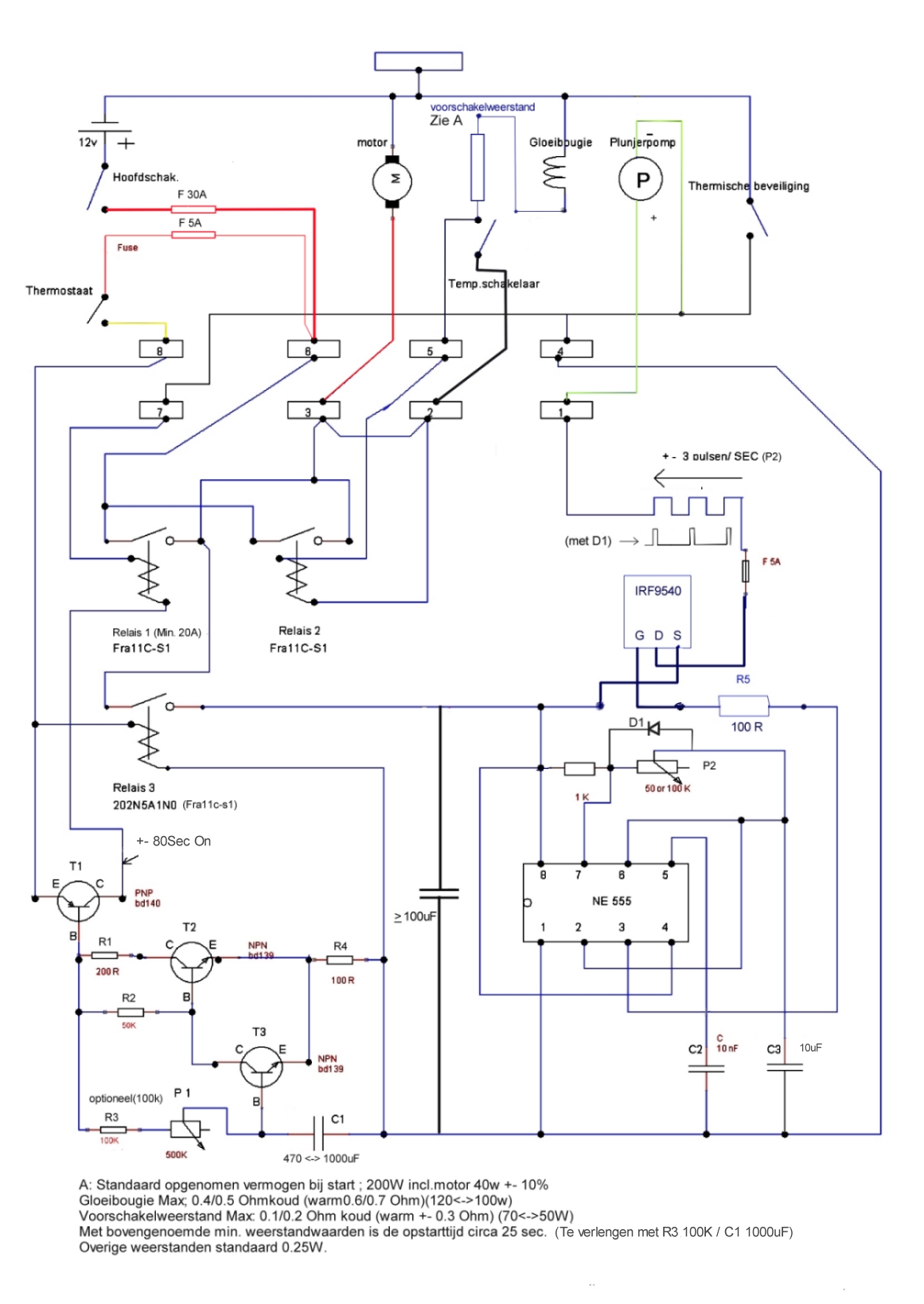

• Schema via Circuitsonline (onderaan)

Bij het schema laat Danjel weten:

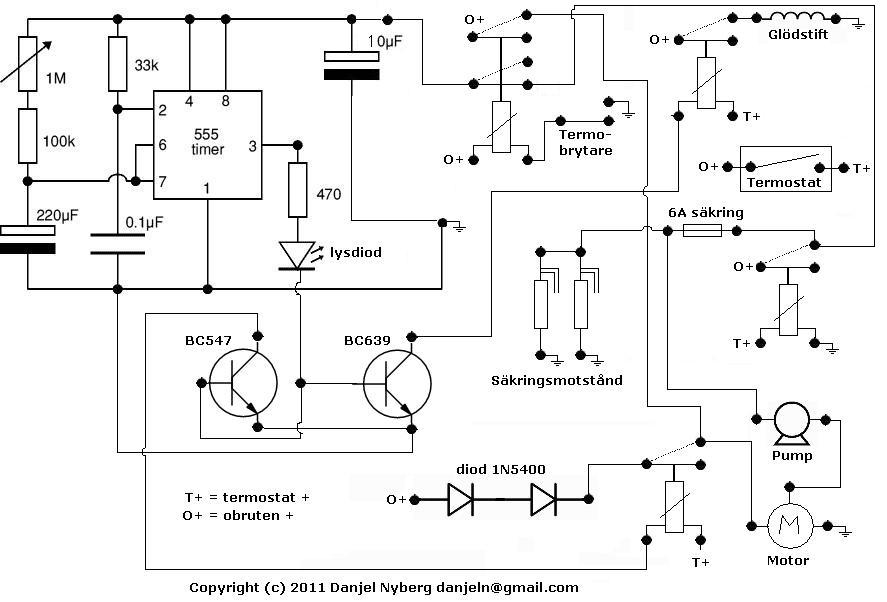

Here comes the wiring diagram on my controller card

Some little things to keep in mind is you have to draw an unbroken plus to glöstiftet (via relay), at least 2.5 mm2 for the glow plug draws about 18A when it goes

There are a lot of references to the O and T is unbroken plus and thermostat plus

BC547 draws only 100mA at most, and bc639 draws 500mA max. I separated the different relay controls to avoid hassles.

glödstiftsrelät must be able to 30A. The other relays are not so sure, but I took 10A relays.

It is thus it minimal power by the thermostat.

Materiaallijst

Electronica

• volgt

Overige

• Tijdelijke brandstoftank (bv Spuitfles)
• Rubber brandstofleiding
• Brandstoffilter
• Brandstofpompje ?

Links

• Werkende controler
• Beschrijving van de maker (Zweeds)
• Soortgelijk project (Nederlands)
• Soortgelijk project (Noors)
• Overzicht van symbolen gebruikt in electrische schema's
• Serviceboekje [1] (Zweeds)
• En als het werkt moet de boel nog ingebouwd worden.
